PL-1000IL EDFA |
|||
«Решение с EDFA-усилителями (входной, линейный и
предусилитель) DWDM» Устройство PL-1000IL предназначено для того, чтобы с оптимальными
затратами расширить энергетический потенциал канала связи в DWDM-решениях. PL-1000IL обеспечивает усиление для ряда оптических решений
от 4 до 32 длин волн и имеет в своем составе 3 основных типа малошумящих EDFA-усилителей (оптический усилитель на волокне,
легированном эрбием): входной, линейный и предусилитель. В EDFA-усилителях
выравнивается неравномерность коэффициента усиления, и они имеют низкое
соотношение сигнал/шум для оптического сигнала, таким образом обеспечивается
возможность каскадного включения нескольких EDFA-усилителей для формирования усиленного канала связи на большом
расстоянии. PL-1000IL полностью
интегрируется с оборудованием PL-400 и PL-1000. Кроме того, устройства PL-1000IL целиком управляются,
настраиваются и контролируются через Web-средство управления PacketLight с понятным для
пользователя интерфейсом, решение EMS от PacketLight или любое стороннее средство управления
на основе SNMP. Особенности: o Поддержка длин волн
С-диапазона 4/8/16 и 32 o Обеспечение трех
основных типов EDFA: входной, линейный и предварительный усилители o Поддержка режимов
работы «автоматическая регулировка усиления» (Automatic Gain Control, AGC) и
«автоматическая регулировка мощности» (Automatic Power Control, APC) o Встроенный оптический
контрольный канал для удаленного управления и определения топологии o Поддержка возможности
работы по одиночному и двойному волокну o Двойной подключаемый
источник питания переменного или постоянного тока и подключаемые блоки FAN Варианты применения o Расширение
энергетического потенциала оптического канала связи для выполнения требований
DWDM-сетей по расстоянию и ослаблению o Обеспечение соединения
в общегородских Ethernet-сетях (Metro Ethernet) с высокой пропускной
способностью на больших расстояниях o Наращивание потенциала
оптического канала связи до поддержки режимов работы 10 Гбит/c o Снижение количества
регенераторов и узлов связи по оптоволокну o Преодоление больших
потерь при старой оптоволоконной инфраструктуре Уникальные свойства оборудования: o Высокая степень
интеграции с PL-400 и PL-1000 o Экономически
эффективная, компактная платформа высотой 1U с одиночными или двойными усилителями DWDM. o Полноценный удаленный
мониторинг по входной и выходной мощности и настраиваемому пользователем
коэффициенту усиления. o Возможность защиты

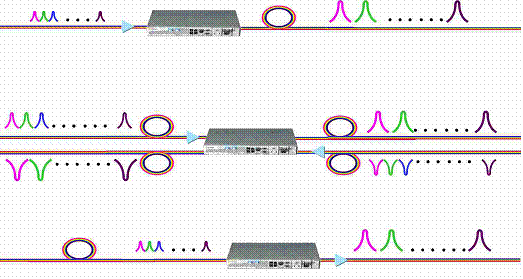

глаз обеспечивает автоматическое выключение EDFA, если выходной разъем не закрыт надлежащим образом. Схема варианта применения:
|
